耐磨襯板磨損是一種表面損傷行為。發生相互作用的摩擦副在作用過程中，其表面 的形貌、成分、結構和性能等都隨時間的延長而發生變化，次表面由于載荷和摩擦熱的作用，其組織也會發生變化，同時，不斷的摩擦使零件表面磨損增加并產生磨屑。因此對耐磨襯板做磨損失效分析并不斷改進是非常重要的，磨損失效分析可根據以下三方面內容：

(1)磨損表面形貌分析。磨損零件的表面形貌是磨損失效分析中的第一個直 接資料。它代表了零件在一定工況條件下，設備運轉的狀態，也代表了磨損的 發生發展過程。

1)宏觀分析�？梢酝ㄟ^(guò)放大鏡觀察，實物顯微鏡觀察等，得到磨損表面的 宏觀特征，初步判定失效的模式。

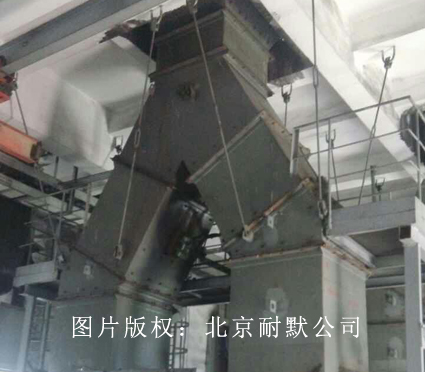

圖（1）下料斗內襯耐磨襯板增加使用壽命

2）微觀分析。利用掃描電子顯微鏡對磨損表面形貌進行微觀分析，可以觀 察到許多宏觀分析所不能觀察到的細節，對確定磨損發生過程和磨屑形成過程 十分重要。

(2）磨損亞表層分析。磨損表面下相當厚的一層金屬，在磨損過程中會發生 重要變化，這就成為判斷磨損發生過程的重要依據之一。

在磨損過程中，磨損零件亞表層發生的變化主要有下列三方面：

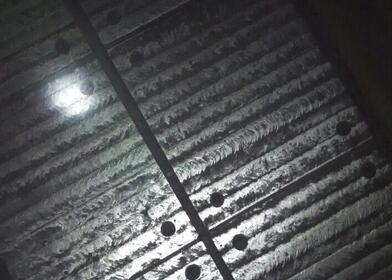

圖（2）復合耐磨襯板使用一年后表面磨損情況

1)冷加工變形硬化，且硬化程度比常規的冷作硬化要強烈得多；

2)由于摩擦熱、變形熱等的影響，亞表層可觀察到金屬組織的回火、回復 再結晶、相變、非晶態層等；

3)可以觀察到裂紋的形成部位，裂紋的增殖、擴展情況及磨損碎片的產生和剝落過程，為磨損理論研究提供重要的實驗依據
